Охлаждение дата центров

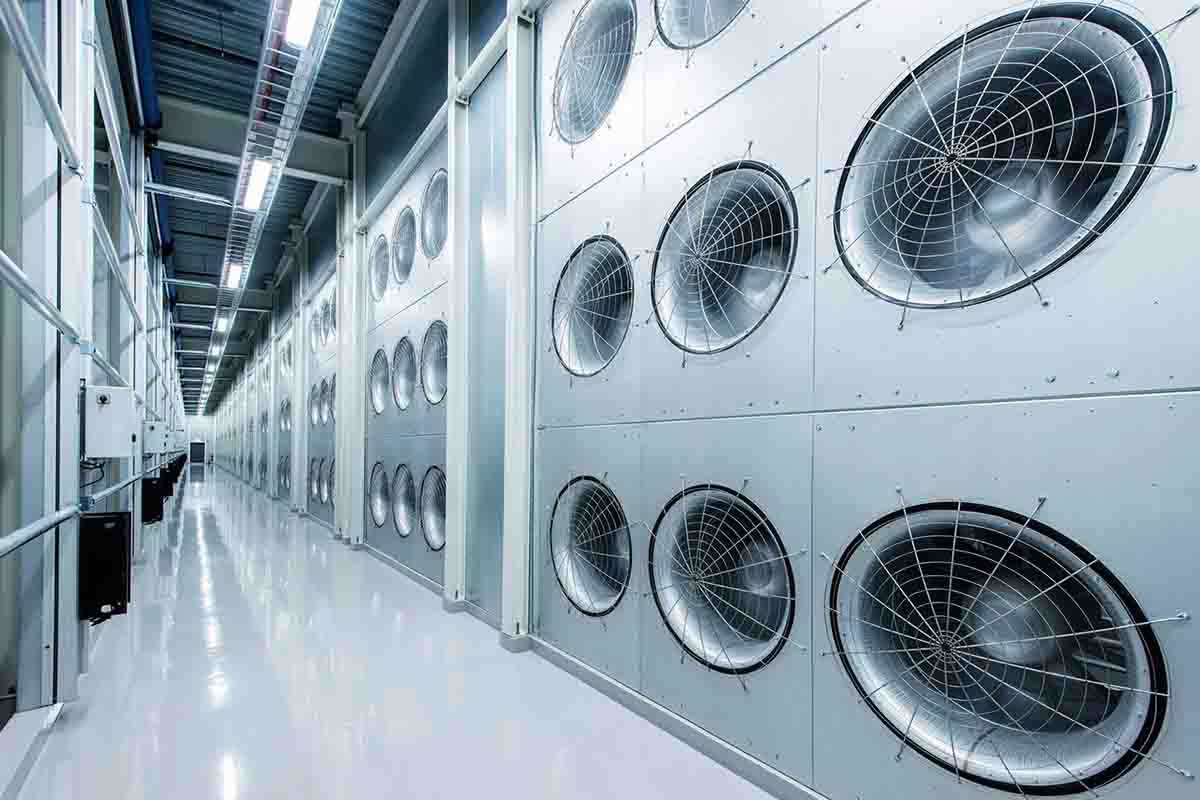

На сегодняшний день кондиционирование ЦОД чаще всего осуществляется в соответствии с американским стандартом TIA942 и рекомендациями профильного американского сообщества ASHRAE. Основными задачами системы кондиционирования дата-центров является поддержание оптимального температурно-влажностного режима внутри серверной или непосредственно самих стоек.Охлаждение дата-центров

Центры обработки данных (ЦОД) продуцируют большие объемы тепла. В частности, компьютер и системы хранения преобразовывают в него не менее 90 % входной мощности. По этой причине ЦОДы необходимо качественно и своевременно охлаждать, в противном случае оборудование может просто выйти из строя.

Охлаждение дата-центров — трудоемкая задача, реализация которой находится в компетенции специалистов области вентиляции и кондиционирования (ОВК). Повышенное теплообразование как итог обработки данных блейд-сервером и множества прочих операций, производимых системой, способно увеличить плотность теплопотока в ЦОД до критических показателей, таких как, например, 35 кВт, приходящихся на одну стойку.

Способы кондиционирования серверных

Охлаждение дата-центров осуществляется при помощи различных систем:

  • Прецизионный кондиционер с системой охлаждения прямого испарения. Данную систему отличает высокая надежность и относительно низкая цена по отношению к альтернативным системам. При этом конденсатор может быть как воздушного охлаждения и располагаться традиционно на улице, так и жидкостного охлаждения и использоваться совместно с драйкулером.
  • Прецизионный кондиционер с системой жидкостного охлаждения. Данную систему отличает высокая надежность и более широкие возможности по ее использованию (длина трасс и перепад высот). В этом случае, теплоноситель поступает от холодильной машины (чиллера).
  • Прецизионный кондиционер с системой сдвоенного охлаждения: жидкостного охлаждения и прямого испарения. Данную систему отличает еще более высокий класс надежности за счет того, что одна система страхует (дублирует) другую или дополняет ее в моменты пиковых нагрузок.
  • Прецизионный кондиционер с системой свободного охлаждения. Данную систему отличает высокая эффективность и экономичность. В теплый период года работает система охлаждения прямого испарения со встроенным конденсатором жидкостного охлаждения, а в холодный период охлаждающая жидкость подается от драйкулера непосредственно в дополнительный теплообменник охладителя.

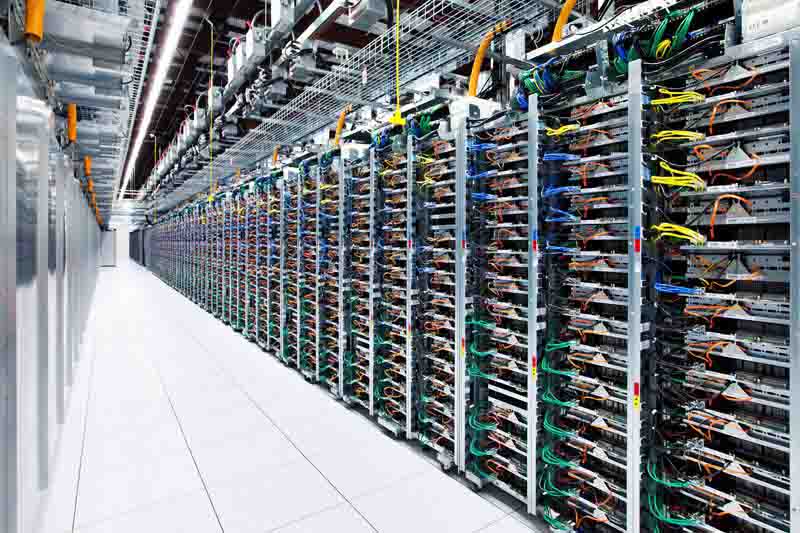

  • Межстоечные (межрядные) прецизионные кондиционеры с системой охлаждения прямого испарения или жидкостного охлаждения. Данную систему отличает компактность конструкции и высокая эффективность за счет того, что агрегаты устанавливаются между серверными стойками и охлаждают непосредственно сами стойки. Минусом этой системы является ограниченный набор функцПромышленное охлаждение дата-центровий агрегатов. При этом, данное решение позволяет разместить большое количество оборудования на ограниченной площади.
  • Прецизионный кондиционер с системой жидкостного охлаждения и аккумуляции холода. Данную систему отличает высокая надежность и более низкая стоимость по сравнению с традиционными системами резервирования. Аккумулятор холода накапливает тепловую энергию в моменты низкой нагрузки и отдает ее в систему в моменты пиковых нагрузок. Он также может эффективно использоваться в режиме работы день/ночь. В ночное время аккумуляторы «заряжаются» по ночному тарифу, а в дневное – отдают тепловую энергию в систему.

Особенности охлаждения дата-центров прецизионными кондиционерами

Прецизионные кондиционеры для серверных (CRAC) обеспечивают эффективную циркуляцию холодных воздушных потоков и оптимальный уровень влажности.

Кондиционеры CRAC устанавливаются на плиточный фальшпол с антистатическими свойствами. Холодный воздух перемещается в пространстве между полом и фальшполом, что обеспечивает эффективный контроль над смешиванием холодных и горячих воздушных потоков и беспрепятственное охлаждение любого уголка ЦОД. В пространстве фальшпола необходимо установить несколько заграждений, а кабельную сетку заключить в канал, с целью исключить незапланированное торможение потоков холодного воздуха.

Кондиционеры CRAC последнего поколения оборудованы специальными холодильными контурами с холодной водой. Горячие воздушные потоки проходят через охлажденную батарею теплообменника, при этом остывая. Следует следить за температурой холодильного контура: если она будет чрезмерно низкой, начнет образовываться конденсат. Оптимальной считается температура в диапазоне +7,2 °…+11,1 °C. Величина выбирается в зависимости от времени года и температуры окружающей среды.

Немаловажным является и размер холодильного контура. Неподходящий по этому параметру холодильный контур не сможет перемещать достаточное количество воды, чтобы она успевала своевременно и достаточно охлаждаться. Кроме того, при слишком быстром движении воды теплообменник не успеет охладиться до нужной температуры — проблему решит высокотехнологичный водяной насос, с помощью которого можно регулировать быстроту расхода воды.

При необходимости в замене элементов прецизионного кондиционера может потребоваться резервный холодильный контур, который хоть и является дополнительной статьей расходов, но позволит произвести быстрое и своевременное техобслуживание без ущерба для работы ЦОД.

Если Вам необходима консультация по вопросам кондиционирования серверных, выбора системы охлаждения или аккумуляции холода, специалисты ГК «ПромВентХолод» будут рады оказать квалифицированную помощь. Вы можете связаться с нами по телефону 8(495)2680520 или отправить заявку на info@pvholod.ru.
